Wasserstoff als Schlüsseltechnologie der Energiewende
Die globale Energiewende stellt Industrie, Mobilität und Energiewirtschaft vor tiefgreifende strukturelle Veränderungen. Neben der direkten Elektrifizierung und dem Ausbau erneuerbarer Energien gilt Wasserstoff (H₂) als einer der zentralen Energieträger der kommenden Jahrzehnte, insbesondere für Anwendungen, bei denen hohe Energiedichte, schnelle Betankung, lange Reichweiten und emissionsfreier Betrieb gefordert sind.
Ob in Brennstoffzellenfahrzeugen, stationären Energiespeichern, Power-to-Gas-Anlagen oder in umgerüsteten wasserstoffbetriebenen Gasmotoren: Wasserstoffsysteme stellen extreme Anforderungen an alle eingesetzten Komponenten. Besonders kritisch sind dabei Magnetventile, Injektoren, Sensoren und elektromagnetische Betätigungssysteme, die unter Hochdruck, tiefen Temperaturen und strengsten Sicherheitsanforderungen zuverlässig funktionieren müssen.
Für Unternehmen wie Magnetbau Schramme, die seit Jahrzehnten Elektromagnete und ventiltechnische Sonderlösungen entwickeln, eröffnet die Wasserstoffwirtschaft ein hochdynamisches Innovationsfeld mit enormem technologischem Anspruch und hohem Entwicklungspotenzial.
Brennstoffzelle und Wasserstoffmotor – zwei Konzepte, ähnliche Aktorik
In der Wasserstoff-Brennstoffzelle, und speziell der im Bereich der Mobilität weit verbreiteten PEM Brennstoffzelle, wird Wasserstoff nicht verbrannt, sondern elektrochemisch in elektrische Energie umgewandelt. Der Wasserstoff wird an der Anode in Protonen und Elektronen aufgespalten. Die Elektronen fließen über einen externen Stromkreis und erzeugen elektrische Energie, während die Protonen an der Kathode mit Sauerstoff zu Wasser reagieren. Der erzeugte Strom treibt einen Elektromotor an, lokal emissionsfrei, leise und mit hohem Wirkungsgrad.
Parallel dazu gewinnen klassische Verbrennungsmotoren, die auf Wasserstoff umgerüstet werden, zunehmend an Bedeutung. Hier wird Wasserstoff ähnlich wie Erdgas direkt im Zylinder verbrannt. Diese Technologie erlaubt es, bestehende Motorplattformen weiterzuverwenden und ist insbesondere für Nutzfahrzeuge, stationäre Aggregate oder industrielle Anwendungen attraktiv, bei denen hohe Leistungen, Robustheit und einfache Wartung im Vordergrund stehen.
Beide Konzepte, Brennstoffzelle und Wasserstoffmotor, haben trotz unterschiedlicher physikalischer Prozesse eine gemeinsame Schnittstelle: die präzise Steuerung der Wasserstoffzufuhr. Sie benötigen ein spezialisiertes Magnetventil. Genau hier kommen Magnetventile, Injektoren und elektromagnetische Aktuatoren ins Spiel.
Der Injektormagnet als Schlüsselkomponente moderner H₂-Verbrennungsmotoren
Im Zentrum von Wasserstoff-Verbrennungsmotoren steht der sogenannte Injektormagnet. Dabei handelt es sich um einen speziell ausgelegten Elektromagneten, der einen Anker innerhalb eines Injektors bewegt und damit die exakte Dosierung des Wasserstoffs steuert.
Ein Injektormagnet besteht typischerweise aus einer Magnetspule, einem ferromagnetischen Kern, einem beweglichen Anker, einer Rückstellfeder sowie einer Dichtungseinheit. Wird die Spule bestromt, entsteht ein Magnetfeld, das den Anker anzieht und das Ventil öffnet. Die Öffnungszeit, meist im Bereich weniger Millisekunden, bestimmt direkt die eingespritzte Wasserstoffmenge.
In Wasserstoffsystemen sind die Anforderungen an diese Bauteile besonders hoch. Injektormagnete müssen extrem schnell schalten, unter Drücken von bis zu 700 bar arbeiten, bei Temperaturen von –40 °C bis über +140 °C zuverlässig funktionieren und dabei absolut leckagefrei sein. Gleichzeitig dürfen sie weder magnetisch sättigen noch thermisch überlastet werden, da bereits kleinste Abweichungen die Systemeffizienz oder die Sicherheit beeinflussen.
Physikalische Besonderheiten von Wasserstoff
Wasserstoff ist aus ingenieurwissenschaftlicher Sicht ein außergewöhnliches Medium. Seine extrem kleine Molekülgröße führt dazu, dass er selbst durch Materialien diffundieren kann, die für andere Gase als dicht gelten. Hinzu kommt eine hohe Permeationsfähigkeit, durch die Wasserstoff in metallische Werkstoffe eindringt und dort zu strukturellen Veränderungen führen kann. Zudem muss beim Entspannen des Gases der Joule-Thomson-Effekt bei Wasserstoff berücksichtigt werden: Im Gegensatz zu den meisten anderen Gasen erwärmt sich Wasserstoff bei der Expansion bei Raumtemperatur, was die thermische Auslegung der Wasserstoff Ventile beeinflusst.
Ein zentrales Phänomen ist die sogenannte Wasserstoffversprödung. Dabei lagert sich Wasserstoff in das Kristallgitter metallischer Werkstoffe ein und reduziert deren Duktilität und Bruchzähigkeit. Bauteile, die unter mechanischer Belastung stehen, etwa Ventilkörper, Federn oder Anker, können dadurch langfristig Risse entwickeln oder sogar spröde versagen.
Zusätzlich arbeiten Wasserstoffsysteme mit sehr hohen Drücken. Moderne Fahrzeugtanks liegen typischerweise bei 350 oder 700 bar, in stationären Speichern teilweise noch darüber. Magnetventile müssen diesen Druck nicht nur mechanisch aushalten, sondern auch magnetisch dagegen ansteuern können. Gleichzeitig ist Wasserstoff hochentzündlich, sodass selbst geringste Leckagen sicherheitskritisch sind.
Anforderungen an Magnetventile und Ventilmagnete in H₂-Anwendungen
Magnetventile für Wasserstoff unterscheiden sich fundamental von klassischen Gas- oder Flüssigkeitsventilen. Während in konventionellen Anwendungen, wie einem gewöhnlichen Stickstoffventil, geringe Leckageraten tolerierbar sind, ist in Wasserstoffsystemen praktisch eine vollständige Hermetizität erforderlich. Aufgrund der geringen Molekülgröße würde selbst eine minimalste Undichtigkeit langfristig zu gefährlichen Konzentrationen führen.
Die Ventile müssen zudem unter sehr hohen Systemdrücken arbeiten. Die elektromagnetischen Aktoren müssen ausreichend Kraft aufbringen, um gegen diese Drücke zuverlässig zu schalten, und das mit hoher Dynamik und reproduzierbarer Schaltzeit. Gerade bei Injektoren für Brennstoffzellen oder Wasserstoffmotoren liegen die Schaltfrequenzen im Millionenbereich pro Lebenszyklus.
Hinzu kommen hohe Anforderungen an die thermische Stabilität. Viele Systeme arbeiten im erweiterten Temperaturbereich von –40 °C bis +140 °C. Magnetspulen, Dichtungen und mechanische Komponenten dürfen dabei weder verspröden noch ihre magnetischen Eigenschaften verändern. Auch Reibung und Verschleiß müssen minimiert werden, um eine Lebensdauer von deutlich über 100 Millionen Schaltzyklen zu erreichen.
Interessanterweise profitieren Entwickler hier von Synergien aus der Tieftemperaturtechnik: Erfahrungen mit Ventilen für flüssigen Stickstoff helfen dabei, Materialien zu verstehen, die auch bei extremen Minustemperaturen in der Wasserstofflogistik nicht verspröden. Dennoch bleibt ein spezifisches Wasserstoffventil aufgrund der Permeation und der hohen Druckstufen eine eigene technische Klasse.
Materialien: Der Schlüssel zur Wasserstofftauglichkeit
Die Materialauswahl ist in Wasserstoffsystemen eine der kritischsten Entwicklungsentscheidungen. Wasserstoff kann in viele Metalle eindiffundieren und dort die mechanischen Eigenschaften verändern. Aus diesem Grund kommen in wasserstofftauglichen Magnetventilen in der Regel hochlegierte Edelstähle oder Nickelbasislegierungen zum Einsatz. Werkstoffe wie Edelstahl 316L, Inconel oder Hastelloy kombinieren hohe Korrosionsbeständigkeit mit guter Resistenz gegenüber Wasserstoffversprödung.
Auch die Dichtungsmaterialien müssen speziell ausgewählt werden. Klassische Elastomere sind häufig nicht ausreichend, da sie entweder zu hohe Permeationsraten aufweisen oder bei niedrigen Temperaturen ihre Elastizität verlieren. In der Praxis werden daher häufig fluorierte Kunststoffe wie FKM, PTFE oder Hochleistungspolymere wie PEEK eingesetzt.
Besondere Aufmerksamkeit gilt der Magnetspule selbst. Die Isolationsmaterialien müssen sowohl hohe Temperaturen als auch starke Temperaturwechsel aushalten, ohne ihre dielektrischen Eigenschaften zu verlieren. Gleichzeitig darf die Spule keine Hohlräume oder Materialgrenzen aufweisen, die als Diffusionspfade für Wasserstoff dienen könnten.
Normen und Sicherheitsanforderungen
Wasserstoffsysteme gehören zu den am strengsten regulierten technischen Anwendungen überhaupt. Magnetventile, Injektoren und Aktuatoren unterliegen nicht nur klassischen Druck- und Explosionsschutzvorschriften, sondern müssen zusätzlich spezifische Wasserstoffnormen erfüllen.
Zu den wichtigsten internationalen Regelwerken zählen unter anderem:
- ISO 19880 (Wasserstoffinfrastruktur)
- ISO 14687 (Wasserstoffqualität)
- SAE J2601 (Betankungsprotokolle)
- IEC 60079 / ATEX (Explosionsschutz)
- UN ECE R134 (Fahrzeugzulassung)
Magnetventile müssen so ausgelegt sein, dass sie auch im Fehlerfall keine Zündquelle darstellen. In sicherheitskritischen Anwendungen werden daher häufig redundante Systeme eingesetzt, etwa Doppelhubmagnete oder mechanische Fail-Safe-Mechanismen, die das Ventil bei Stromausfall automatisch in eine sichere Position bringen.

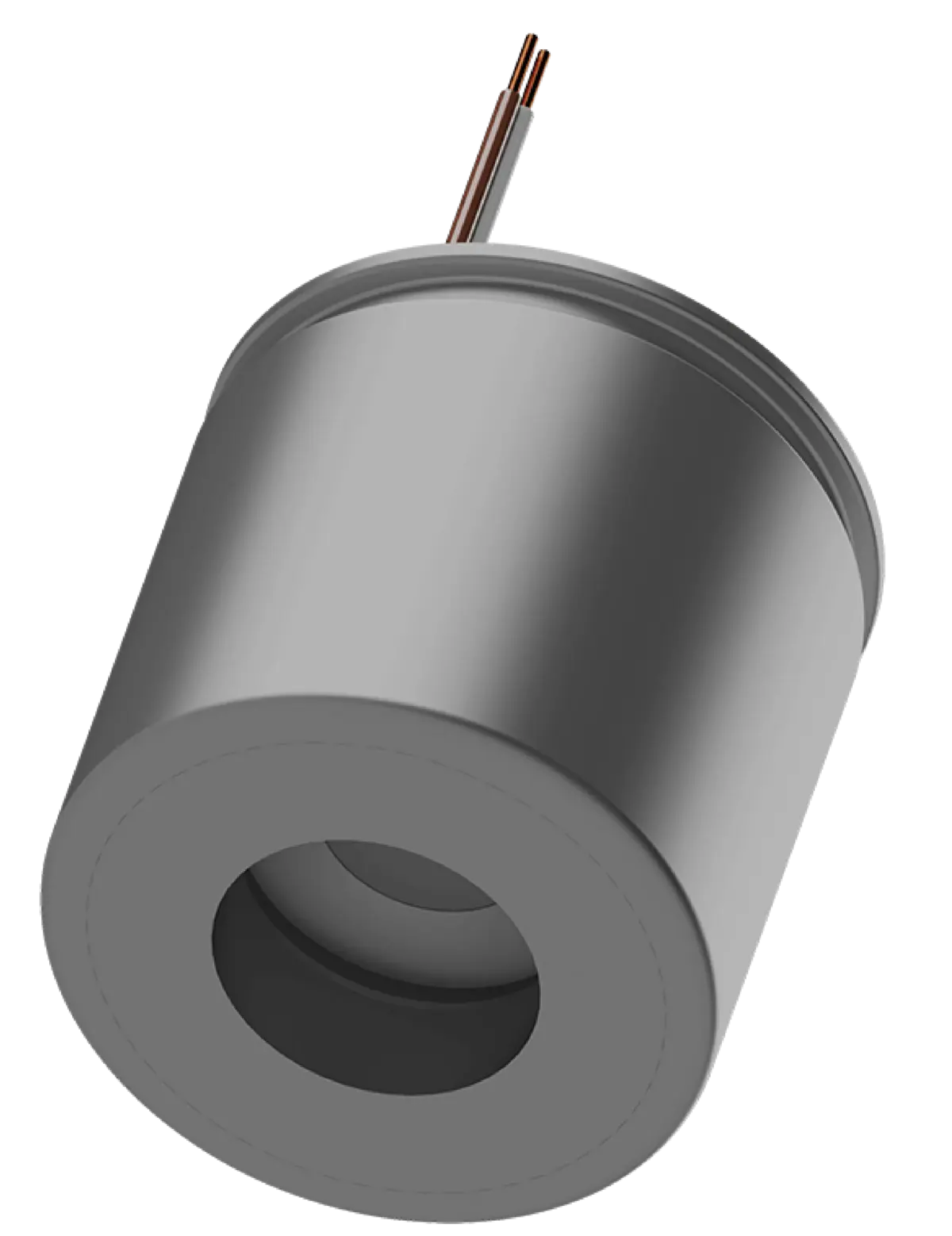

Magnetbau Schramme in der Wasserstofftechnik
Magnetbau Schramme bringt jahrzehntelange Erfahrung aus Bereichen wie Elektromagneten, Hubmagneten, Proportionalmagneten, Haftmagneten, Umkehrhubmagneten, Magnetventilen, Ventilmagneten sowie elektromagnetischen Kupplungen und Bremsen mit. Diese technologische Basis bildet das Fundament für die Entwicklung anspruchsvoller Wasserstofflösungen.
In den vergangenen Jahren wurden bei Schramme bereits erste Projekte im Wasserstoffumfeld erfolgreich in Serie gebracht, insbesondere im Bereich von Hochdruck-Injektoren, Sicherheitsabschaltventilen und magnetischen Aktuatoren für H₂-Tanksysteme. Der Fokus liegt dabei klar auf kundenspezifischen Sonderlösungen, die exakt auf die jeweilige Systemarchitektur und Sicherheitsanforderungen zugeschnitten sind.
Bedeutung von Simulation und digitale Zwillinge im Wasserstoffumfeld
Gerade im Wasserstoffumfeld ist der Einsatz von Simulation nicht mehr optional, sondern zwingend notwendig. Die physikalischen Randbedingungen, hohe Drücke, extreme Temperaturen, geringe Toleranzen und hohe Sicherheitsanforderungen, lassen sich rein experimentell kaum wirtschaftlich beherrschen.
Elektromagnetische Simulationen, beispielsweise mit Ansys Maxwell, ermöglichen es, Magnetkraft, Feldverteilung und Ankerbewegung bereits im digitalen Modell präzise vorherzusagen. Ergänzend dazu werden Strömungssimulationen eingesetzt, um das Verhalten des Wasserstoffs im Ventil zu analysieren, sowie thermische Simulationen zur Bewertung der Spulenerwärmung.
In der Praxis entsteht so ein digitaler Zwilling des Magnetventils, der reale Betriebsbedingungen abbildet und kontinuierlich mit Messdaten aus Prototypen und Serienprodukten validiert wird.
Zukunftsausblick
Die Wasserstoffwirtschaft wird nicht nur neue Anwendungen schaffen, sondern auch die Entwicklung von Magnetventilen grundlegend verändern. Künftige Aktuatoren werden stärker sensorisch überwacht sein und ihren eigenen Zustand permanent erfassen. Temperatur, Schaltzeiten, Stromaufnahme oder Magnetkraft lassen sich dann in Echtzeit auswerten und für Condition Monitoring oder Predictive Maintenance nutzen.
Gleichzeitig wird die Integration von Elektronik und Software weiter zunehmen. Proportionalmagnete und Injektoren werden nicht mehr nur mechanisch schalten, sondern intelligent geregelt. In Verbindung mit KI-gestützten Algorithmen lassen sich so optimale Einspritzstrategien für unterschiedliche Last- und Temperaturzustände realisieren.
Fazit
Ob in Brennstoffzellenfahrzeugen, H₂-Speichern oder wasserstoffbetriebenen Verbrennungsmotoren, ohne hochpräzise, leckagefreie und robuste Magnetventile und Injektormagnete ist die Wasserstofftechnologie nicht realisierbar.
Die besonderen physikalischen Eigenschaften von Wasserstoff verlangen neue Materialien, neue Sicherheitskonzepte, neue Simulationsansätze und ein tiefes magnetisches Systemverständnis. Magnetbau Schramme hat sich in diesem Umfeld bereits als technologischer Entwicklungspartner etabliert, mit realen Serienprojekten, hoher Fertigungstiefe und einem klaren Fokus auf kundenspezifische Hochleistungsaktoren.
Die Wasserstoffzukunft wird elektrisch angetrieben – aber sie wird magnetisch gesteuert.
